Производитель:
Альфа Лед

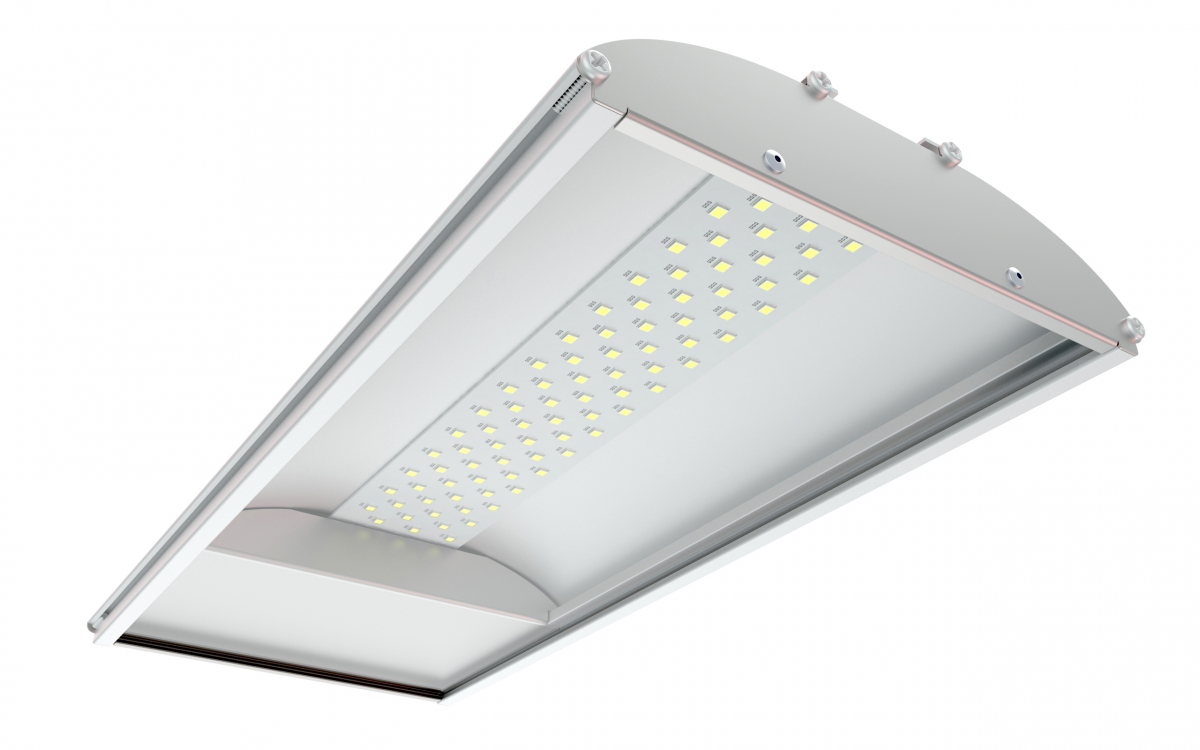

Уличный консольный светодиодный светильник ДКУ-48Д5К Йота 48Вт
Артикул: АЛ460376530059
Под заказ
| Характеристики | |
|---|---|
| Потребляемая мощность, Вт: | 48 |
| Гарантия: | 3 |
| Световой поток, Лм | 5700 |
| Цветовая температура, К | 5000 |
| Индекс цветопередачи, Ra | 80 |
| Коэффициент мощности | 0,90 |
| Температура эксплуатации,°C | от -40°С до +40°С |
| Габаритные размеры, мм | 335х157х99 |
| Степень защиты IP | IP65 |
| Пульсация светового потока | 2 |
| Вес светильника | 1 |
| Тип кривой силы света | Д 120° |
| Срок службы | 50000 |
| Тип рассеивателя | прозрачный полистирол |
Описание

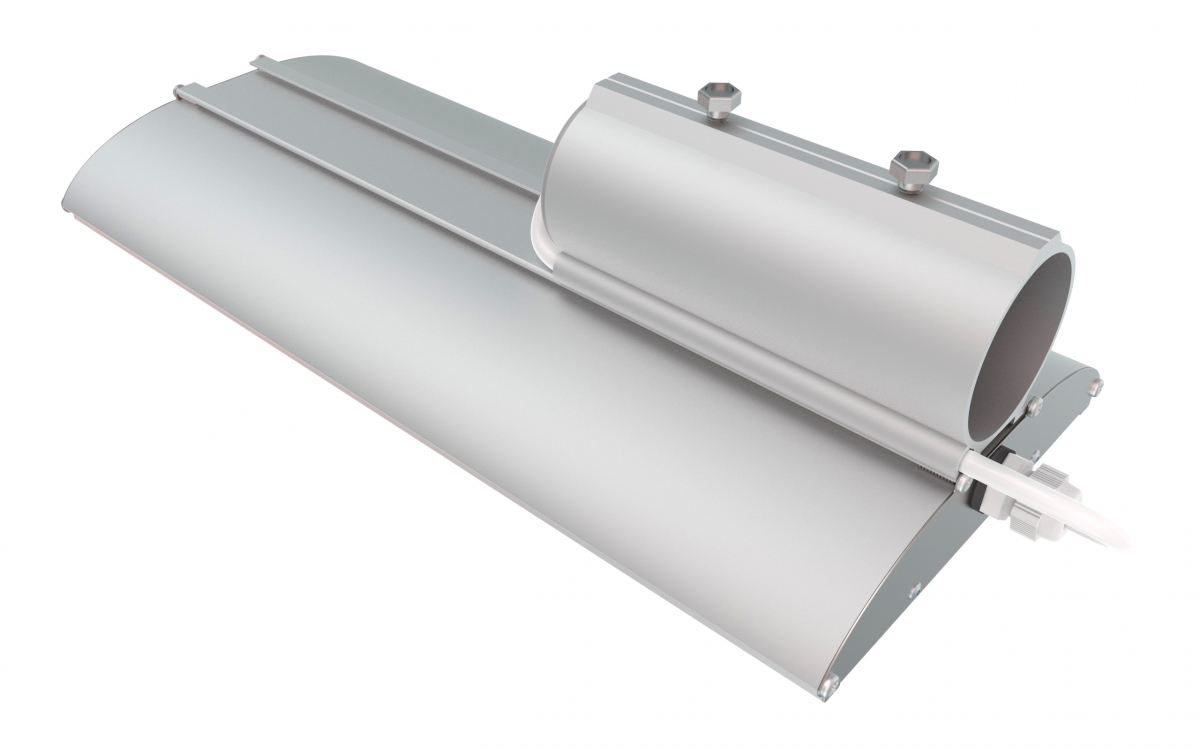

Светодиодный светильник ДКУ-48Д5К Йота (старый артикул ДКУ-48/5700) разработан для наружного освещения улиц, придомовых, садово-парковых территорий и территорий СНТ.Предназначен для монтажа креплениями типа “Консоль”. Корпус светильника выполнен из алюминия (торцевые заглушки из АБС-пластика). Рассеиватель изготовлен из светотехнического ударопрочного поликарбоната. Пульсация светового потока не более 2%. Светильник не создает радиопомехи и электромагнитные помехи.
